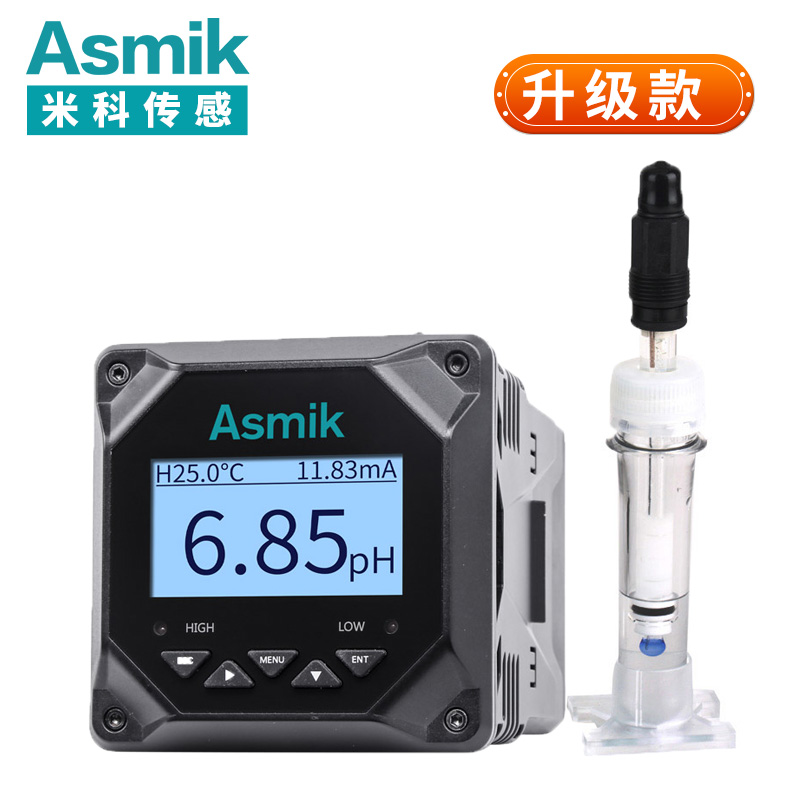

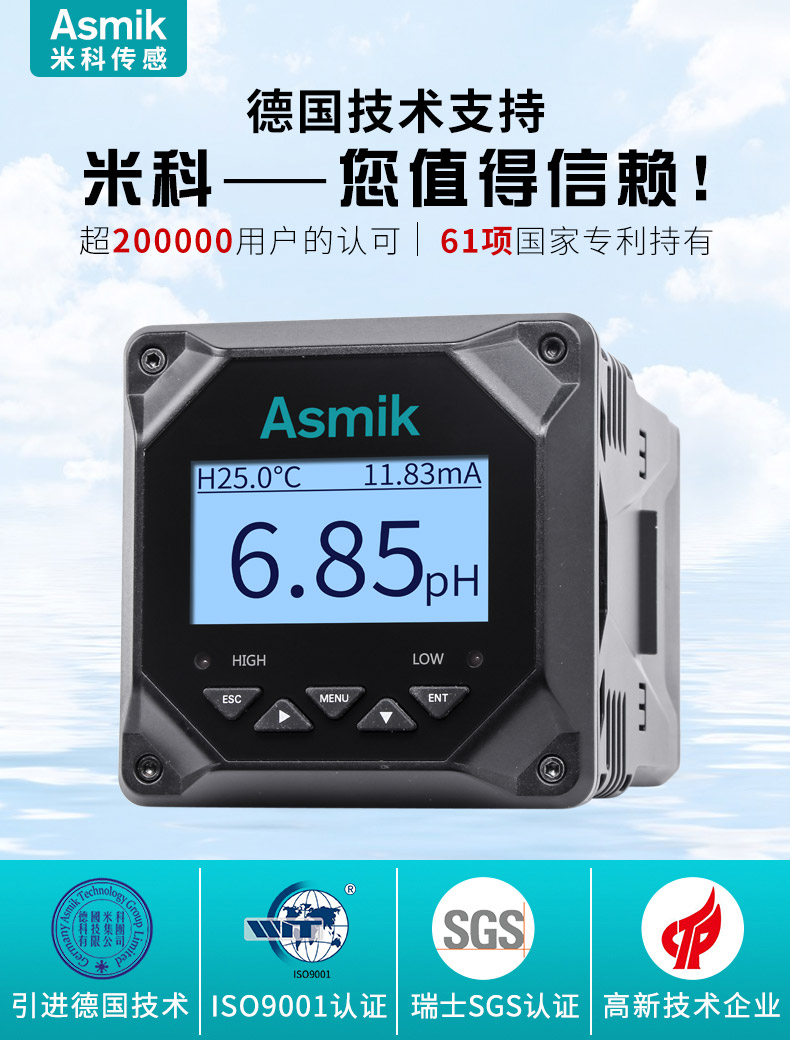

您的位置： 首頁 > pH/ORP測量儀 → 米科MIK-pH6.0高精度工業在線pH/orp控制器 pH檢測
產品說明

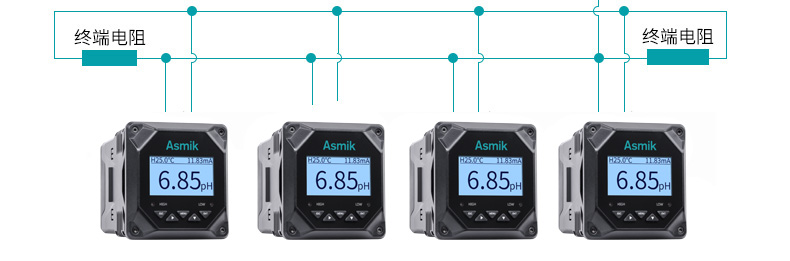

連續監測數據通過變送輸出連接記錄儀實現遠傳監控與記錄，也可以連接RS485接口通過MODBUS-RTU協議可方便聯入計算機實現監控與記錄。

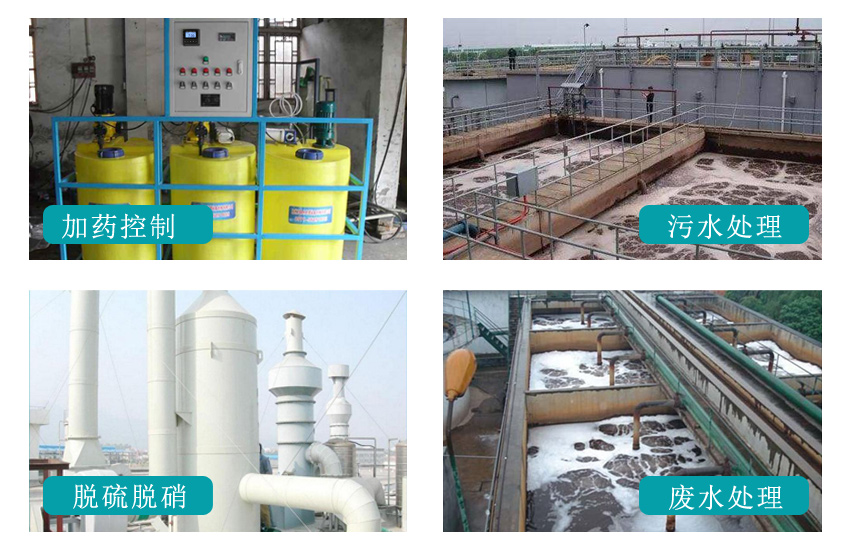

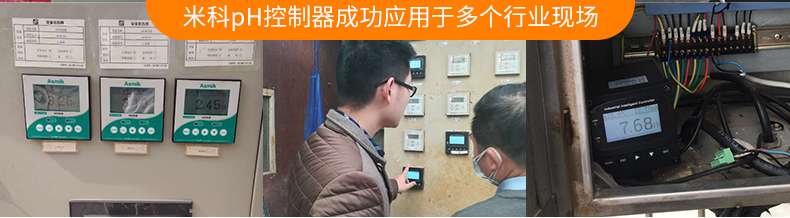

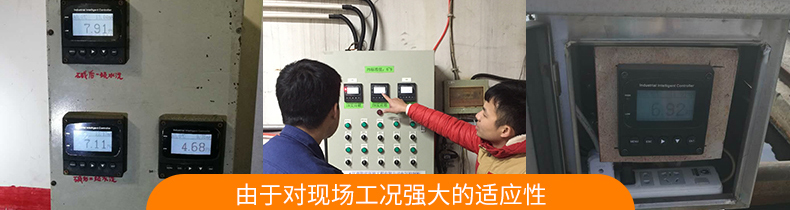

現場實際應用
產品特點

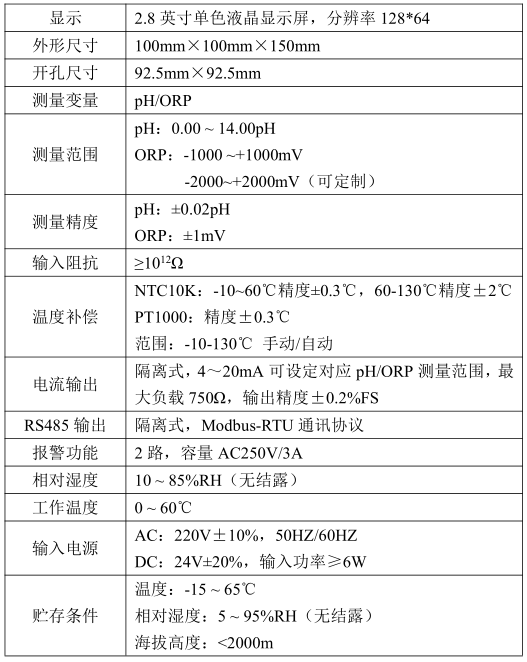

產品參數

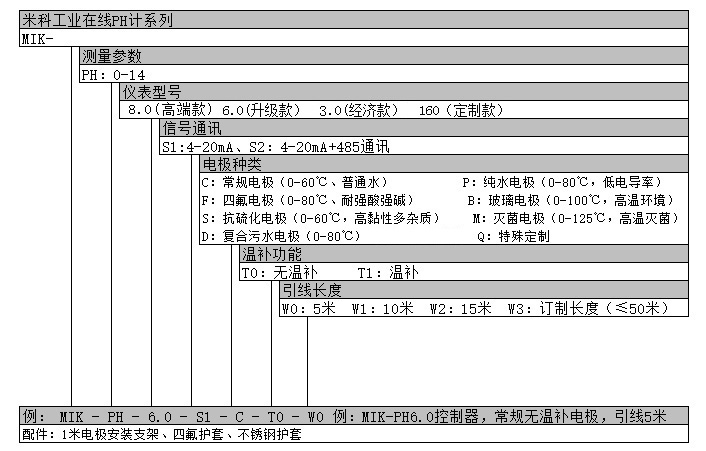

產品選型
本產品適用于非防爆場合，如需防爆產品需特殊注明
控制器產品接線
產品接線圖
■INPUT:電極測量端
■REF:電極參比端
■NC:未定義
■A: 溫度補償端A
■B: 溫度補償端B
■C: 溫度補償端C,PT1000 三線制的溫度地，接 PT1000 兩線制需短接到 B，接 NTC10K 時 C 端懸空
■RS485(A+):RS485通訊接口A+
■RS485(B-):RS485通訊接口B-
■4-20mA(+):4-20mA輸出端+
■4-20mA(-):4-20mA輸出端-
■AC220V(L):AC220V火線，220V N/24V-： AC220V 電源接線端 / DC24V 電源接線端負
■220V L/24V+： AC220V 電源接線端 / DC24V 電源接線端正
■HO:高報常開繼電器
■HC:高報常閉繼電器
■LO:低報常開繼電器
■LC:低報常閉繼電器
■COM:繼電器公共端
安裝方法
在儀表柜或安裝面板上開出一個92.5*92.5的安裝孔
將儀表插入安裝孔然后扣上蝴蝶扣，如下圖所示

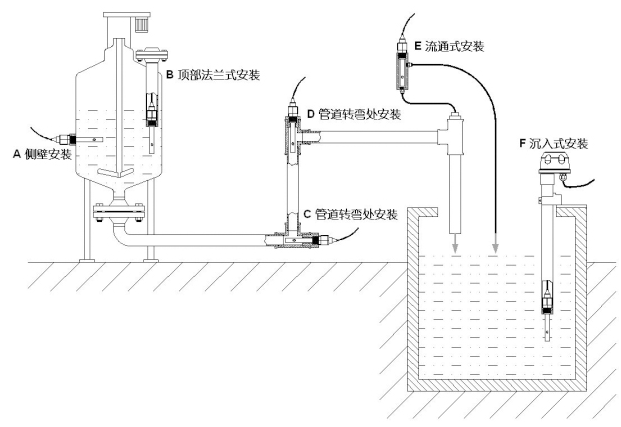

電極安裝

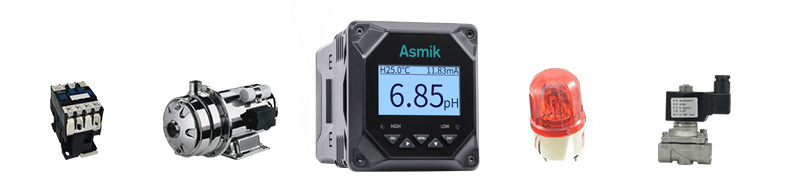

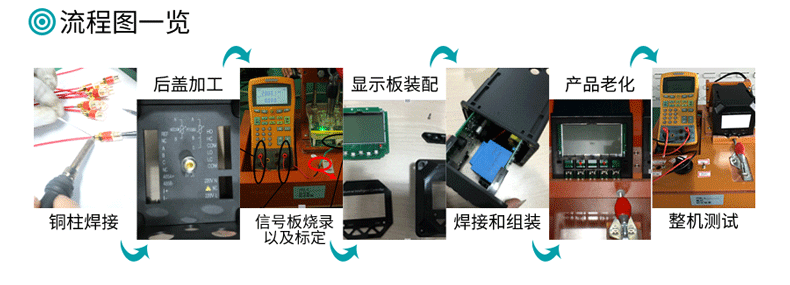

工藝流程
故障分析及排除
1、控制器無顯示？
答：檢查電源線是否接對，電源是否供上。
2、顯示數字上、下亂跳？
答：檢查周圍有無變頻器等干擾設備，注意要遠離這些干擾設備或者做好屏蔽措施。
3、PH儀表不能校準？
答：標準溶液配制不正確或者電極損壞。
4、經過標準液PH4.00、PH6.86、PH9.18標定后測試不準？
答：標準液是不是受污染了，更換標準液重新標定。
5、數字反應慢？
答：電極球泡被臟物遮蓋，反應會變慢，請根據污染物類型按相應方法清洗，冬天慢屬于正常現象。
